GC-100D
레일 주행 위빙 용접 캐리지
다목적 기능 : 맞대기,수직,수평,아래보기 등 다목적 전자세 레일주행 위빙 캐리지입니다
정밀한 위빙 제어: 위빙 폭, 좌/우 멈춤 시간, 중심 이동 등을 디지털 방식으로 정밀하게 설정할 수 있어 한 번의 주행으로도 원하는 용접 각장을 얻을 수 있습니다.
또한, 위빙이 멈출 때 토치가 중앙에 위치하는 기능이 있어 다음 작업이 편리합니다.안정적인 정속 주행: 오랜 연구 끝에 개발된 제어 컨트롤러는 고주파 및 각종 노이즈를 효과적으로 차단하는 마이컴 제어 방식을 채택했습니다.
이는 어떠한 작업 환경에서도 흔들림 없는 정속 주행을 가능하게 합니다.뛰어난 내구성: 기어 백래시(Gear Backlash)를 최소화하여 정밀한 주행을 구현함으로써 용접 품질을 극대화하고 장비 수명 또한 연장됩니다.
쉬운 탈착: 마그넷 핸들(Magnet Handle)을 적용해 장비를 쉽고 빠르게 부착하거나 분리할 수 있습니다.
| 사 양/Specification | GC-100D | |||||||||
| 주행부 | 장비크기 | L335* W365* H210 | ||||||||
| 장비무게 | 6.4 kg | |||||||||
| 입력 전원 | AC 220VA 60Hz /50Hz | |||||||||
| 주행속도 | 0~ 1000 mm/min | |||||||||
| 주행모타 | DC 24VA / 4000 rpm | |||||||||
| 슬라이드부 | 상하거리 | 0 ~ 99 m/m (랙기어) | ||||||||
| 전후거리 | 0 ~ 160m/m (랙기어) | |||||||||
| 위빙부 | 위빙모타 | BLDC | ||||||||
| 위빙폭 | 중심에서 좌 15mm 우15mm | |||||||||
| 위빙속도 | 20회 / min (위빙폭 최대) | |||||||||
| 위빙멈춤 | 좌 0 ~ 2 sec , 우 0 ~2 sec | |||||||||
| 위빙 콘트롤 | 위빙 , ON , OFF , 위빙속도, 좌위빙폭 , 우위빙폭 , 위빙좌우멈춤시간 . 중심이동 | |||||||||

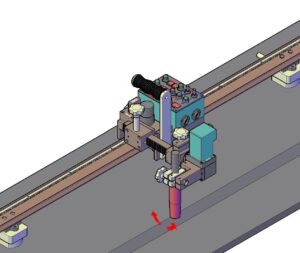

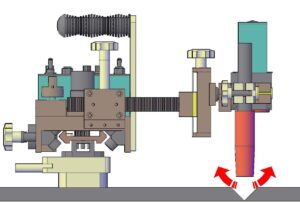

위빙모드

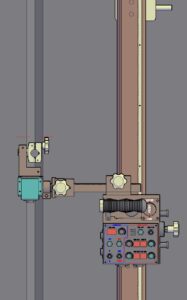

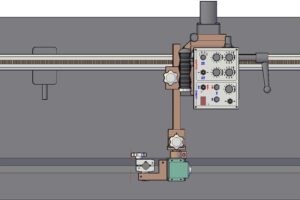

Welding Position
