GC-4F
양면 필렛 용접 캐리지

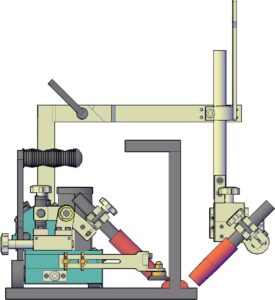

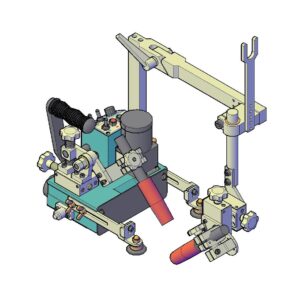

두 개의 토치로 부재 양면을 동시에 용접하는 양면 필렛 용접캐리지입니다
다목적성: 필렛 용접에 최적화된 캐리지로, 다양한 작업 환경에 활용할 수 있습니다.
정밀한 속도 제어: 정속 주행은 물론, 정확한 속도로 정밀한 용접 품질을 보장합니다.
편리한 설치: 자석 레버 방식을 채택해 장비 탈부착이 쉽고, 용접 위치를 빠르게 설정할 수 있습니다.
작업자 편의 기능: 크레이터 시간(용접 종료 시)을 간단하게 조절할 수 있어 작업 효율을 높입니다.
안전 및 자동화: 측면 버튼 스위치가 있어 원하는 지점에서 자동으로 멈춰, 안전하고 편리하게 사용할 수 있습니다
Patent : 10-0827194
| 사 양/Specification | GC-4F | |||||||||
| 장비크기 | L290* W510* H330 | |||||||||
| 장비무게 | 10.4kg | |||||||||
| 주행방식 | 구동모타 * 감속기 *4륜 체인구동 | |||||||||
| 주행속도 | 0~ 1000 mm/min | |||||||||
| 토치조정 | Right / Left : 32 mm Up / Down : 32mm | |||||||||
| 토치미세조정 | X축 : 0~30mm Y축 : 0~100mm | |||||||||
| 토치각도조정 | ±45° (at straight torch) | |||||||||
| 입력 전원 | AC 220VA 60Hz /50Hz | |||||||||
| 구동모타 | DC 90VA / 3000 rpm | |||||||||
| 감속기 | 250 : 1 | |||||||||
| 콘트롤박스 | 전원램프 , 시작 , 정지 , 전진/후진 , 속도 | |||||||||
| 토치1용접/비용접 , 토치2용접 | ||||||||||
| 용접 토치 (옵션) | 4m 500A 공냉식 직선토치 | |||||||||
Welding Position
